Macchine di collaudo per garantire standard elevati

Il sistema di collaudo dei cablaggi permette di verificare il corretto inserimento dei cavi all’interno del connettore (colori), la continuità dei cavi, la tenuta (vacuum test) e l’assenza di cortocircuiti.

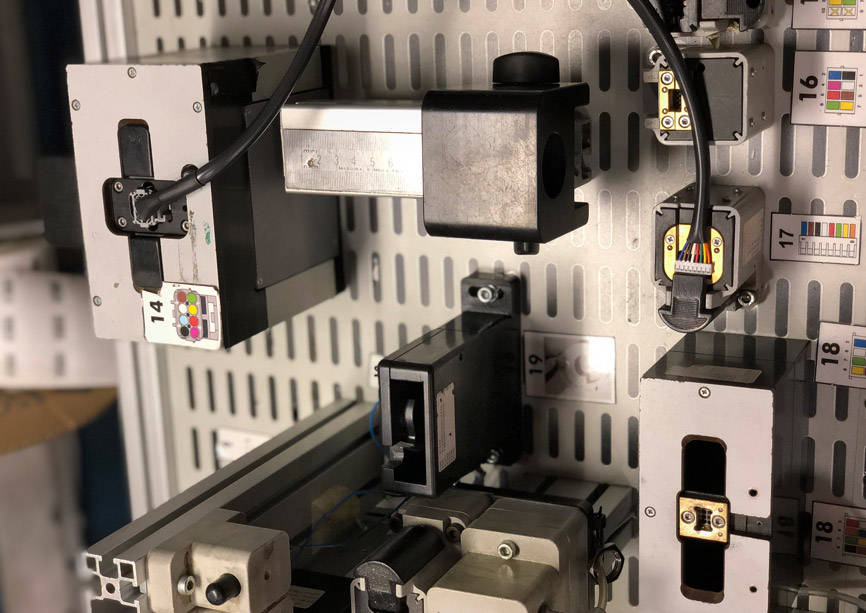

Utilizzando appositi sistemi di contattazione (push-back) è possibile verificare il corretto aggancio dei contatti ai connettori esercitando un carico di spinta agli stessi che, in caso non fossero correttamente agganciati, non permetterebbero la chiusura del circuito e restituirebbero quindi una segnalazione di mancato collegamento.

Questa verifica viene eseguita in bassa tensione per permettere un’elevata velocità di esecuzione.

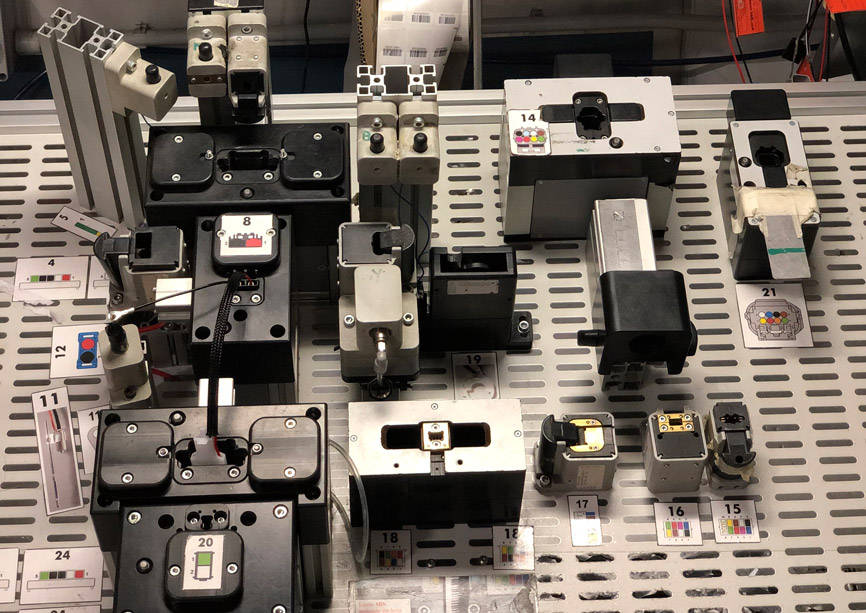

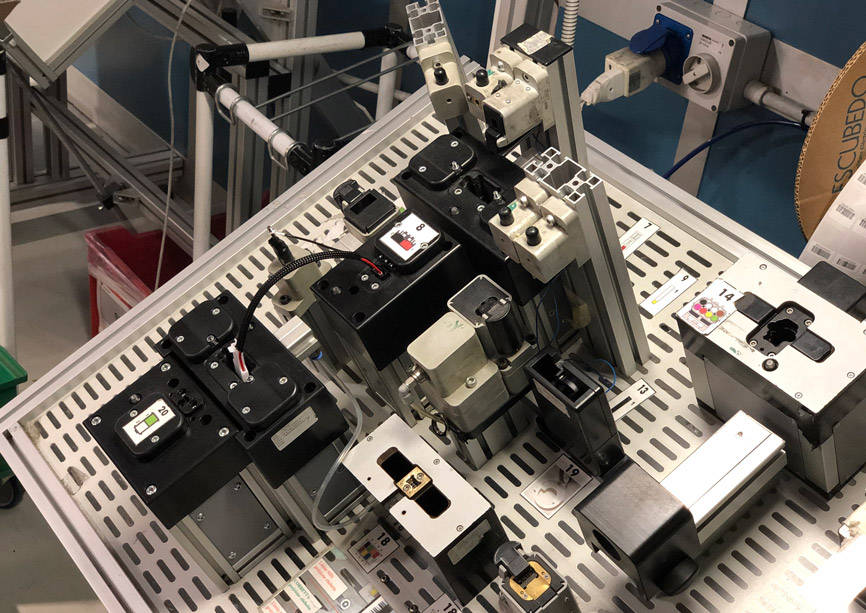

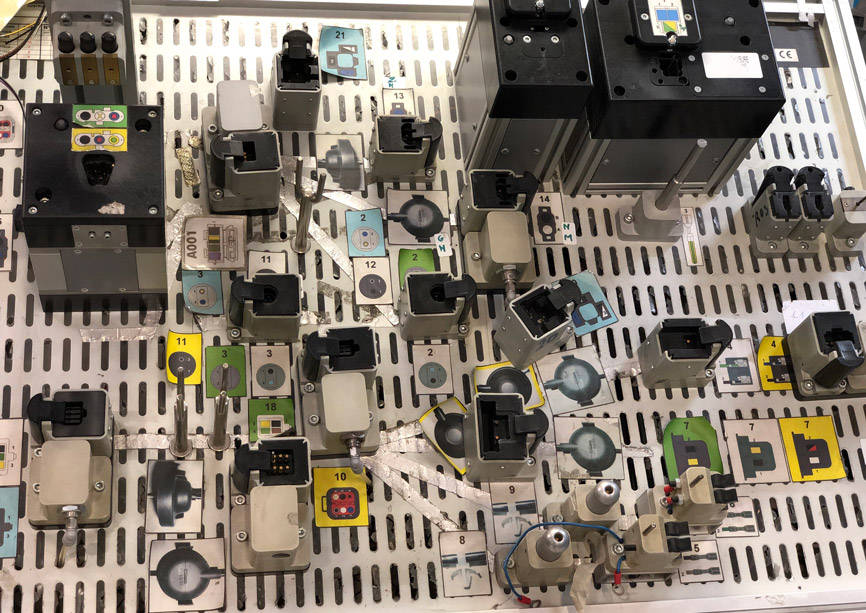

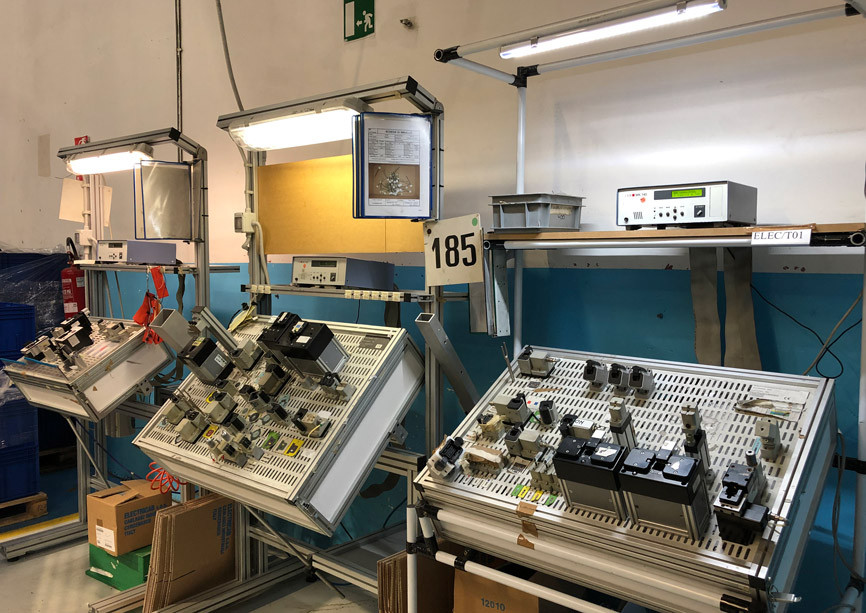

L’attrezzatura consiste in una tavola di collaudo su cui sono montate le controparti meccaniche dei connettori da testare, questi sono collegati ad una centralina di controllo sulla quale vengono creati i programmi per ogni codice di cablaggio. I programmi di test vengono creati internamente e possono essere molto flessibili ed arricchiti di immagini disponibili a display in caso di necessità per controlli complessi per guidare gli operatori all’esecuzione passo-passo.

Ad esito positivo di tutte le fasi di test create sul programma il sistema attiva la funzione di “test ok” che emette segnale luminoso verde, suono acustico e la cui uscita del segnale può essere utilizzata per attivare sistemi di identificazione quali: emissione etichetta, punzonatura su connettore, attivazione laser marcatura… etc.

In caso di esito negativo il sistema si blocca e può essere sbloccato attraverso la segregazione controllata del particolare difettoso all’interno di contenitore rosso per pz non conformi.

Il passaggio attraverso tunnel dotato di micron ne certifica il reale deposito escludendo la possibilità di aver depositato un particolare difettoso nel contenitore dei conformi

Queste modalità sono generalmente definite insieme al cliente al fine di poter individuare la miglior soluzione su ciascuna applicazione specifica.
